شابلون زدن آی سی موبایل: راهنمای جامع تصویری
شابلون زدن آی سی موبایل یکی از مهارت‌های مهم در تعمیرات بردهای الکترونیکی، به خصوص در تعمیرات موبایل، است. این فرآیند برای جایگزینی آی سی‌های آسیب دیده و تعمیر بردهای معیوب بسیار حیاتی است. در این آموزش، مراحل مختلف شابلون زدن آی سی را به صورت ساده و گام به گام توضیح می‌دهیم.
ابزار و تجهیزات مورد نیاز:
- هیتر هوای گرم
- شابلون مناسب برای آی سی
- خمیر لحیم
- سیم قلع‌کش
- هویه
- تینر
- پنس
- عینک ایمنی
مراحل شابلون زدن آی سی موبایل :
برای شابلون زدن IC یا آی‌سی در تعمیرات موبایل، باید با اصول پایه و ابزارهای لازم آشنا شوید. شابلون‌زنی یک مرحله حساس در تعمیرات موبایل است که به دقت و تمرکز بالا نیاز دارد. در ادامه، مراحل کلی شابلون زدن IC را توضیح می‌دهم:
- آماده‌سازی ابزار
ابزارهایی که برای شابلون زدن IC نیاز دارید شامل موارد زیر می‌شود:
- شابلون: یک قالب فلزی یا استنسیل است که دارای سوراخ‌های کوچک مطابق با پایه‌های آی‌سی است.
- پنس: برای برداشتن و جابجایی آی‌سی به کار می‌رود.
- پلیت حرارتی (هیتر یا هات ایر): برای حرارت دادن و ثابت کردن توپک‌ها بر روی پایه‌های آی‌سی استفاده می‌شود.
- خمیر قلع یا توپک‌های قلع (Solder Balls): جهت قرار دادن روی پایه‌های آی‌سی.
- ژل فلاکس (Flux): برای ایجاد چسبندگی و جلوگیری از اکسید شدن قلع‌ها در هنگام حرارت دادن.
- تمیز کردن آی‌سی و شابلون
قبل از شروع، آی‌سی و شابلون را کاملاً تمیز کنید تا مطمئن شوید که هیچ نوع گرد و غبار یا چربی روی آنها نیست. این کار باعث می‌شود که قلع‌ها بهتر به سطح آی‌سی بچسبند و پایه‌ها به درستی شابلون‌زده شوند.

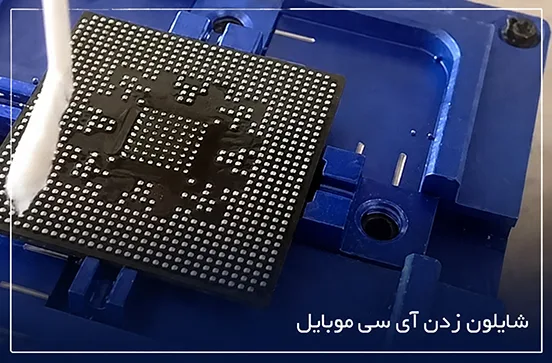

- قرار دادن آی‌سی در شابلون
آی‌سی را به دقت در زیر شابلون قرار دهید به طوری که پایه‌ها با سوراخ‌های شابلون کاملاً هم‌تراز باشند. برای راحت‌تر کردن این کار، از نگهدارنده‌های مخصوص شابلون (IC Clamp) استفاده کنید.
- اعمال خمیر قلع یا توپک‌های قلع
مقداری خمیر قلع یا توپک‌های قلع را روی شابلون قرار دهید و به آرامی آن را پخش کنید تا قلع‌ها داخل سوراخ‌های شابلون قرار بگیرند. اگر از توپک قلع استفاده می‌کنید، باید دقت کنید که هر سوراخ فقط یک توپک داشته باشد.

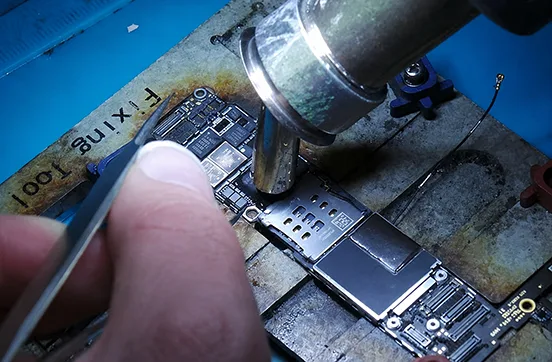

- استفاده از هیتر و حرارت دادن
پلیت حرارتی یا هیتر را در دمای مناسب (معمولاً بین 200 تا 250 درجه سانتی‌گراد) تنظیم کنید و به آرامی به شابلون و آی‌سی نزدیک کنید. این حرارت باعث ذوب شدن قلع‌ها و اتصال آنها به پایه‌های آی‌سی می‌شود. در این مرحله دقت کنید که قلع‌ها به درستی ذوب شوند و به پایه‌های آی‌سی بچسبند.
- برداشتن شابلون و بررسی آی‌سی
بعد از سرد شدن، شابلون را به آرامی از روی آی‌سی بردارید و از تمیز و منظم بودن قلع‌ها اطمینان حاصل کنید. پایه‌ها باید به شکل دقیق و محکم به توپک‌های قلع چسبیده باشند.
نکات مهم برای ریبال زدن آی سی
شابلون زدن آی سی یک فرآیند حساس و دقیق است که نیاز به مهارت و دقت بالایی دارد. رعایت نکات زیر برای انجام موفقیت آمیز این کار بسیار مهم است:
قبل از شروع کار:
- آماده سازی محیط کار: محیط کار باید تمیز و عاری از هرگونه گرد و غبار باشد. استفاده از عینک ایمنی و ماسک نیز توصیه می شود.
- انتخاب ابزار مناسب: از ابزارهایی با کیفیت بالا و مناسب برای شابلون زدن استفاده کنید. این ابزارها شامل هیتر هوای گرم، شابلون، خمیر لحیم، سیم قلع کش، هویه، پنس و تینر می شود.
- آماده سازی برد و آی سی: برد و آی سی را به خوبی تمیز کرده و از عدم وجود هرگونه آلودگی روی آنها اطمینان حاصل کنید.
- انتخاب پروفایل حرارتی مناسب: پروفایل حرارتی هیتر هوای گرم باید با توجه به نوع آی سی و جنس برد تنظیم شود.
در حین انجام کار:
- کنترل دما: دمای هیتر هوای گرم را به دقت کنترل کنید تا به آی سی و برد آسیب نرسد.
- سرعت عمل: در حین جدا کردن و قرار دادن آی سی، سرعت عمل داشته باشید تا خمیر لحیم خشک نشود.
- استفاده از شابلون: شابلون را به دقت روی برد قرار دهید تا آی سی در جای صحیح خود قرار گیرد.
- تمیزکاری: پس از اتمام کار، اضافات لحیم را به خوبی تمیز کنید.
- تست نهایی: پس از اتمام کار، برد را به طور کامل تست کنید تا از صحت عملکرد آن اطمینان حاصل کنید.
نکات مهم دیگر:
- تمرین: شابلون زدن آی سی نیاز به تمرین و مهارت دارد. در ابتدا ممکن است با مشکلاتی مواجه شوید، اما با تمرین می توانید به مهارت کافی دست پیدا کنید.
- صبر و حوصله: این کار نیاز به صبر و حوصله زیادی دارد. عجله کردن ممکن است باعث آسیب دیدن قطعات شود.
- آموزش: اگر به صورت حرفه ای در زمینه تعمیرات الکترونیکی فعالیت می کنید، شرکت در دوره های آموزشی شابلون زدن توصیه می شود.
- ایمنی: همیشه به نکات ایمنی توجه کنید و از ابزارهای ایمنی استفاده کنید.
خطرات احتمالی:
- آسیب دیدن آی سی: اگر دمای هیتر هوای گرم بیش از حد بالا باشد، آی سی ممکن است آسیب ببیند.
- اتصال کوتاه: اگر پایه های آی سی به هم بچسبند یا به قسمت های دیگر برد اتصال پیدا کنند، اتصال کوتاه رخ می دهد.
- عدم اتصال: اگر پایه های آی سی به خوبی لحیم نشوند، اتصال برقرار نمی شود.
- آسیب دیدن برد: در صورت استفاده از دمای زیاد یا اعمال نیروی بیش از حد، به برد آسیب وارد می شود.
توجه: شابلون زدن آی سی یک کار تخصصی است و نیاز به مهارت و تجربه بالایی دارد. اگر در انجام این کار مهارت کافی ندارید، بهتر است از یک تعمیرکار ماهر کمک بگیرید.
سوالات متداول درباره شابلون زدن آی سی
چرا شابلون زدن آی سی مهم است؟
شابلون زدن آی سی به چند دلیل بسیار مهم است:
- دقت در قرارگیری آی سی: شابلون باعث می‌شود آی سی دقیقاً در جای خود قرار گیرد و از ایجاد اتصال کوتاه یا عدم اتصال جلوگیری می‌کند.
- سرعت عمل: با استفاده از شابلون، فرآیند تعویض آی سی بسیار سریع‌تر انجام می‌شود.
- کاهش خطا: احتمال خطای انسانی در قرارگیری آی سی به حداقل می‌رسد.
- حفاظت از برد: شابلون از آسیب دیدن پدهای برد در هنگام لحیم‌کاری جلوگیری می‌کند.
چه زمانی به شابلون زدن آی سی نیاز داریم؟
- تعویض آی سی معیوب: هنگامی که یک آی سی بر روی برد سوخته یا آسیب دیده باشد، باید با یک آی سی جدید جایگزین شود.
- تعمیر بردهای الکترونیکی: در بسیاری از تعمیرات بردهای الکترونیکی، نیاز به تعویض یا اضافه کردن آی سی وجود دارد.
چگونه شابلون مناسب را انتخاب کنیم؟
شابلون باید دقیقاً با ابعاد آی سی و پدهای برد مطابقت داشته باشد. شابلون‌های مختلفی با جنس‌ها و ضخامت‌های متفاوت وجود دارد که باید بر اساس نوع آی سی و برد انتخاب شوند.
آیا می‌توان بدون شابلون آی سی را تعویض کرد؟
بله، می‌توان بدون شابلون آی سی را تعویض کرد، اما این کار دقت و مهارت بسیار بالایی می‌طلبد و احتمال خطا در آن بسیار زیاد است. استفاده از شابلون به طور قابل توجهی احتمال موفقیت در تعمیرات را افزایش می‌دهد.
چه مشکلاتی ممکن است در هنگام شابلون زدن آی سی رخ دهد؟
- اتصال کوتاه: اگر پایه‌های آی سی به هم بچسبند یا به قسمت‌های دیگر برد اتصال پیدا کنند، اتصال کوتاه رخ می‌دهد.
- عدم اتصال: اگر پایه‌های آی سی به خوبی لحیم نشوند، اتصال برقرار نمی‌شود.
- آسیب دیدن برد: در صورت استفاده از دمای زیاد یا اعمال نیروی بیش از حد، به برد آسیب وارد می‌شود.
آیا می‌توان شابلون را چندین بار استفاده کرد؟
بله، با تمیز کردن صحیح شابلون، می‌توان آن را چندین بار استفاده کرد.
